沖壓模具設計展開系數參考學習資料

作者:大鑫機械 發布時間:2024-10-12 08:12:38點擊:

折彎展開計算原理:

  材料在折彎過程中外層(料外)受到拉應力,內層(料內)受到壓應力,從拉到壓之間有一層既不受拉力又不受壓力的影響,稱之為:中性層,中性層在折彎的過程中長度和折彎前一樣,中性層的長度不受折彎影響,所以中性層是計算折彎展開長度的基準.中性層的位置跟材料厚度及折彎程度有關。二手沖床回收

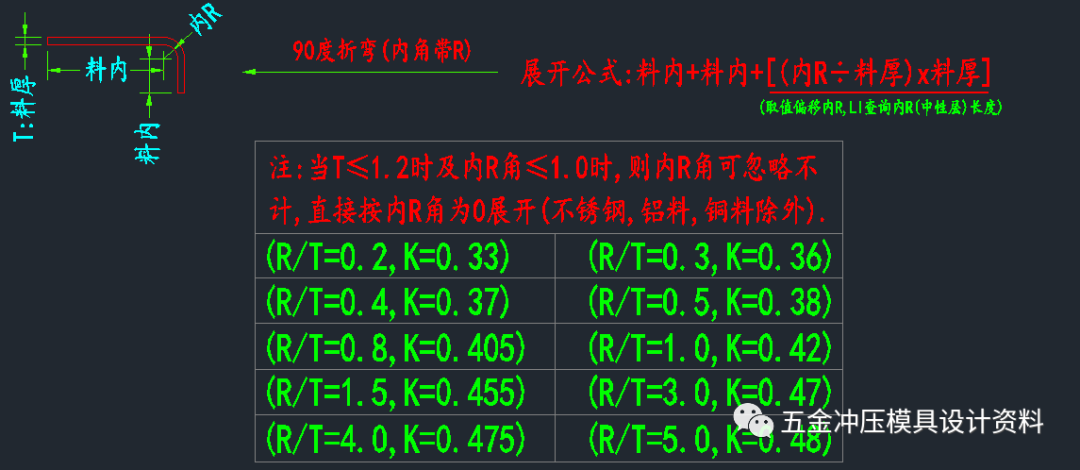

沖壓模具設計展開系數參考學習資料(圖1)


常見的幾種折彎:

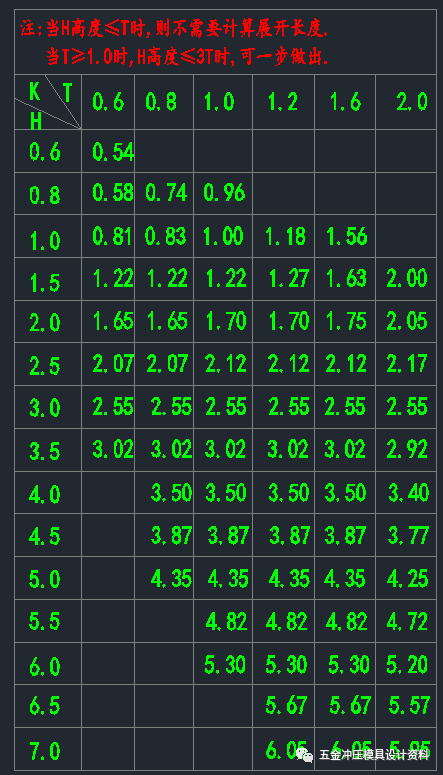

沖壓模具設計展開系數參考學習資料(圖2)

沖壓模具設計展開系數參考學習資料(圖3)


展 開 計 算 參 考

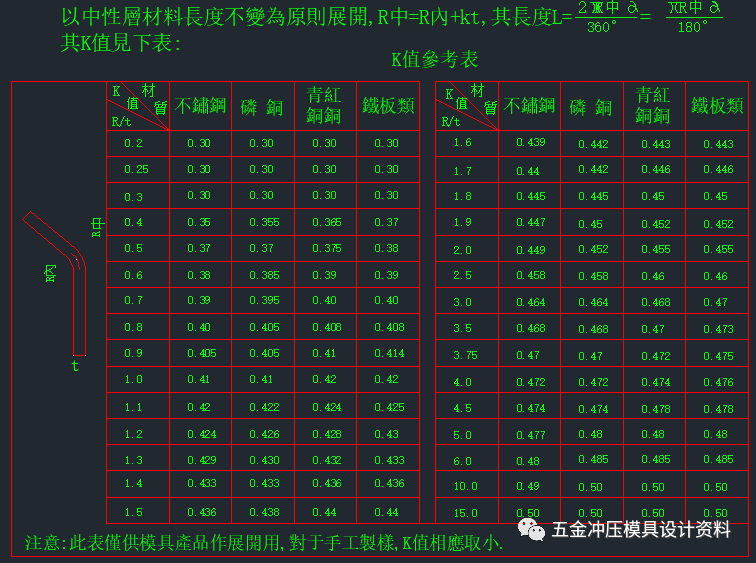

1. R角展開

沖壓模具設計展開系數參考學習資料(圖4)

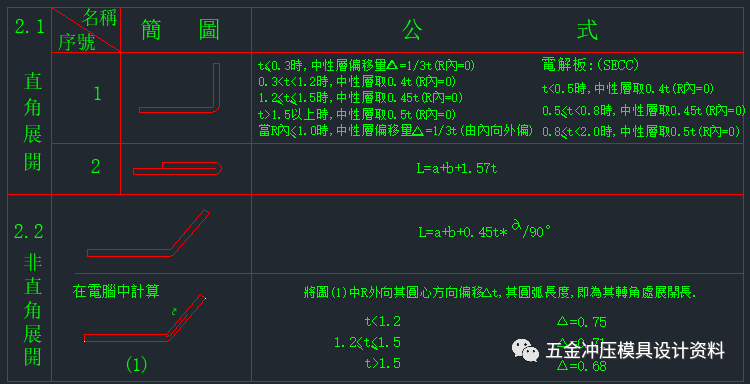

2.  尖角展開

沖壓模具設計展開系數參考學習資料(圖5)


3. 壓平件的展開

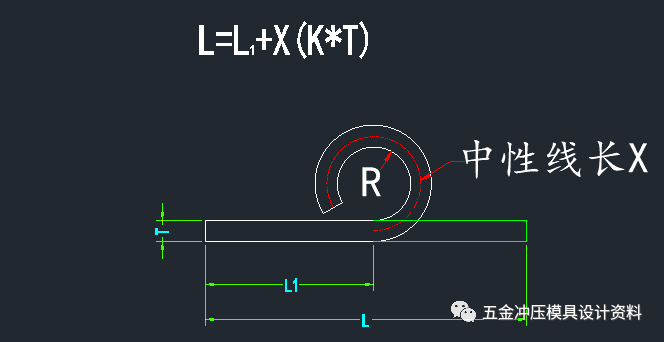

卷圓壓平件的展開(圖4)

沖壓模具設計展開系數參考學習資料(圖6)


側沖壓平件的展開(圖5)

沖壓模具設計展開系數參考學習資料(圖7)


卷圓曲件之展開

卷圓彎曲區域沒有變薄的現象,

因此,彎曲內側相對壞料的縮短,等

于彎曲外側相對坯料的伸長。

所以"中性層"始終 在料厚的中間,即K=0.5

沖壓模具設計展開系數參考學習資料(圖8)

沖壓模具設計展開系數參考學習資料(圖9)

沖壓模具設計展開系數參考學習資料(圖10)
