沖壓五金模具中什么是單工序模具,模具類型有哪些呢?

作者:大鑫機械 發布時間:2024-10-30 08:21:01點擊:

沖壓五金模具中什么是單工序模具,模具類型有哪些呢?



一、模具類型


1、單工序模具

A、沖孔落料模具;

它是利用沖模在壓力機(俗稱沖床)

上使板料分離的一種沖壓工藝。它包括切斷、落料、沖孔、修邊、切口等多種工序。主要用於落料和沖孔工序。


沖裁變形可分為三個階段:

第一階段:彈性變形階段



凸模與材料接觸後,先將材料壓平,繼而凸模及凹模刃口壓入材料中,由於彎矩M的作用,材料不僅產生彈性壓縮且略有彎曲。隨著凸模繼續壓入,材料在刃口部分所受的應力也逐漸增大,直到H1深度時,材料的內應力達到了彈性極限,此為材料的彈性變形階段。


第二階段:塑性變形階段


凸模繼續壓入,壓力增加,材料內的應力達到屈服極限,產生塑性變形,隨著塑性變形程度的增大,材料內部的拉應力和彎矩隨之增大。變形區材料硬化加劇,當壓入深度達到H2時,刃口附近的應力值達到最大值,此為塑性變形階段。


第三階段:斷裂階段


凸模壓入深度達到H3時,先後在凹凸模刃口側面產生裂紋。裂紋產生後沿最大剪應力方向向材料內層發展,當凹、凸模刃口處的裂紋相遇重合時,材料便被剪斷分離。此為斷裂階段。

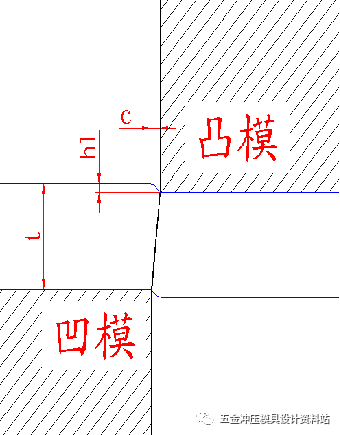

沖斷斷面形狀



沖裁後的剪斷面


上圖中的A為塌角,約為5%t,t為板厚。

它是凸模壓入材料時,刃口附近的材料被牽連拉入變形的結果;B為光亮帶,約為1/3t,其表面光滑,斷面質量最佳;C為撕裂帶,約為62%t,表面傾斜且粗糙;D為毛刺,其高度約為5~10%t,它是在出現裂紋時出現的。

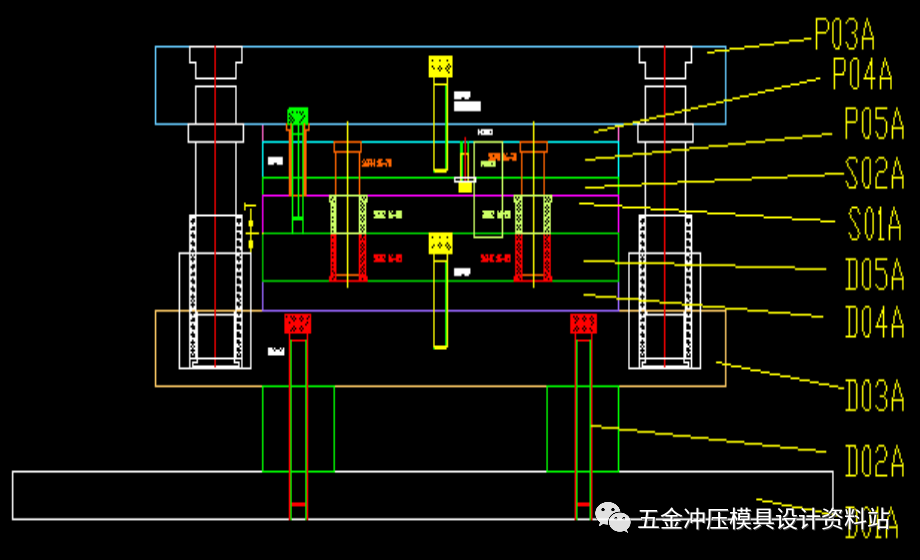

沖孔落料模具主要的組成部分(1)


沖孔落料模具主要的組成部分(2)



沖孔落料模具組成部分分解

1、上承板(P01A)   2、上墊腳(P02A)

3、上模座(P03A)   4、上墊板(P04A)

5、夾板    (P05A)   6、脫背板(S02A)

7、脫料板 (S01A)  8、下模板(D05A)

9、下墊板(D04A)  10、下模座(D03A)

11、下墊腳(D02A) 12、下承板(D01A)

13、沖頭及入塊,   14、螺絲、導 柱、導套、固定銷、彈簧、各種檢知、套筒、頂料銷、定位等。


在COST DOWN中,可以根據沖床噸位大小,產品大小來決定是否用P01A,P02A,D01A,D02A模板。
