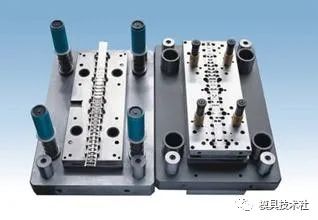

在級進模的沖壓生產中，針對沖壓不良現象必須做到具體分析，采取行之有效的處理對策，從根本上解決所發生之問題，如此才能降低生產成本，達到生產順暢。以下就生產中常見的沖壓不良現象其產生的原因及處理對策分析如下，供模具維修人員參考。

1．沖件毛邊.
(1)原因：A、刀口磨損；B、間隙過大研修刀口后效果不明顯；C、刀口崩角; D、間隙不合理上下偏移或松動；E、上下錯位。
(2)對策：A、研修刀口；B、控制凸凹模加工精度或修改設計間隙；C、研修刀口；D、調整沖裁間隙確認模板穴孔磨損或成型件加工精度等問題；E、更換導向件或重新組模。

2．跳屑壓傷
(1)原因：A、間隙偏大；B、送料不當；C、沖壓油滴太快，油粘；D、模具未退磁；E、凸模磨損，屑料壓附于凸模上；F、凸模太短，插入凹模長度不足；G、材質較硬，沖切形狀簡單；H、應急措施。
(2)對策：A、控制凸凹模加工精度或修改設計間隙；B、送至適當位置時修剪料帶并及時清理模具；C、控制沖壓油滴油量，或更換油種降低粘度；D 模具、研修后必須退磁（沖鐵料更須注意）；E、研修凸模刀口；F、調整凸模刃入凹模長度；G、更換材料，修改設計。凸模刃入端面裝頂出或修出斜面或弧性（注意方向）。減少凸模刃部端面與屑料之貼合面積；H、減小凹模刃口的鋒利度，減小凹模刃口的研修量，增加凹模直刃部表面的粗糙度（被覆），采用吸塵器吸廢料。降低沖速，減緩跳屑。

 3．屑料阻塞
(1)原因：A、漏料孔偏小；B、漏料孔偏大，屑料翻滾；C、刀口磨損，毛邊較大；D、沖壓油滴太快，油粘；E、凹模直刃部表面粗糙，粉屑燒結附著于刃部；F、材質較軟；G、應急措施。
(2)對策：A、修改漏料孔；B、修改漏料孔；C、刃修刀口；D、控制滴油量，更換油種；E、表面處理，拋光，加工時注意降低表面粗糙度；更改材料，F、修改沖裁間隙；G、凸模刃部端面修出斜度或弧形（注意方向），使用吸塵器，在墊板落料孔處加吹氣。

4．下料偏位尺寸變異
(1)原因：A、.凸凹模刀口磨損，產生毛邊（外形偏大，內孔偏小）；B、設計尺寸及間隙不當，加工精度差；C、下料位凸模及凹模鑲塊等偏位，間隙不均；D、導正銷磨損，銷徑不足；E、導向件磨損；F、送料機送距、壓料、放松調整不當；G、模具閉模高度調整不當；H、脫料鑲塊壓料位磨損，無壓料（強壓）功能（材料牽引翻料引發沖孔小）；I、卸料鑲塊強壓太深，沖孔偏大；J、沖壓材料機械性能變異（強度延伸率不穩定）；K、沖切時，沖切力對材料牽引，引發尺寸變異。

(2)對策：A、研修刀口；B、修改設計，控制加工精度；C、調整其位置精度，沖裁間隙；D、更換導正銷；E、更換導柱、導套；F、重新調整送料機；G、重新調整閉模高度；H、研磨或更換脫料鑲塊，增加強壓功能，調整壓料；I、減小強壓深度；J、更換材料，控制進料質量；K、凸模刃部端面修出斜度或弧形（注意方向），以改善沖切時受力狀況。許可時下料部位于卸料鑲塊上加設導位功能。

5．卡料(1)原因：A、送料機送距、壓料、放松調整不當；B、生產中送距產生變異；C、送料機故障；D、材料弧形，寬度超差，毛邊較大；E、
模具沖壓異常，鐮刀彎引發；F、導料孔徑不足，上模拉料；G、折彎或撕切位上下脫料不順；H、導料板之脫料功能設置不當，料帶上帶；I、材料薄，送進中翹曲；J、模具架設不當，與送料機垂直度偏差較大。
(2)對策：A、重新調整；B、重新調整；C、調整及維修；D、更換材料，控制進料質量；E、消除料帶鐮刀彎；F、研修沖導正孔凸、凹模；G、調整脫料彈簧力量等；H、修改導料，防料帶上帶；I、送料機與模具間加設上下壓料，加設上下擠料安全開關；J、重新架設模具。

6．料帶鐮刀彎
(1)原因：A、沖壓毛邊（特別是載體上）；B、材料毛邊，模具無切邊；C、沖床深度不當（太深或太淺）；D、沖件壓傷，模內有屑料；E、局部壓料太深或壓到部局部損傷；F、模具設計。
(2)對策：A、研修下料刀口; B、更換材料，模具加設切邊裝置；C、重調沖床深度；D、清理模具，解決跳屑和壓傷問題；E、檢查并調整各位脫料及凹模鑲塊高度尺寸正確，損傷位研修；F、采用整彎機構調整。

 7．凸模斷裂崩刃
(1)原因：A、跳屑、屑料阻塞、卡模等導致；B、送料不當，切半料；C、凸模強度不足；D、大小凸模相距太近，沖切時材料牽引，引發小凸模斷；E、凸模及凹模局部過于尖角；F、沖裁間隙偏小；G、無沖壓油或使用的沖壓油揮發性較強；H、沖裁間隙不均、偏移，凸、凹模發生干涉；I、脫料鑲塊精度差或磨損，失去精密導向功能；J、模具導向不準、磨損；K、凸、凹模材質選用不當，硬度不當；I、導料件（銷）磨損; m、墊片加設不當。
(2)對策：A、.解決跳屑、屑料阻塞、卡模等問題; B、注意送料，及時修剪料帶，及時清理模具；C、修改設計，增加凸模整體強度，減短凹模直刃部尺寸，注意凸模刃部端面修出斜度或弧形，細小部后切；D、小凸模長度磨短相對大凸模一個料厚以上；E、修改設計；F、控制凸凹模加工精度或修改設計間隙，細小部沖切間隙適當加大；G、調整沖壓油滴油量或更換油種；H、檢查各成形件精度，并施以調整或更換，控制加工精度；I 、研修或更換；J、更換導柱、導套，注意日常保養；K、更換使用材質，使用合適硬度；I、更換導料件; m、修正，墊片數盡可少，且使用鋼墊，凹模下墊片需墊在墊塊下面。

8．折彎變形尺寸變異

(1)原因：A、導正銷磨損，銷徑不足；B、折彎導位元部分精度差、磨損；C、折彎凸、凹模磨損（壓損）；D、模具讓位不足；E、材料滑移，折彎凸、凹模無導位功能，折彎時未施以預壓；F、模具結構及設計尺寸不良；G、沖件毛邊，引發折彎不良；H、折彎部位凸模、凹模加設墊片較多，造成尺寸不穩定；I、材料厚度尺寸變異；J、材料機械形能變異。

(1)對策：A、更換導正銷；B、重新研磨或更換；C、重新研磨或更換；D、檢查，修正；E、修改設計，增設導位及預壓功能；F、修改設計尺寸，分解折彎，增加折彎整形等；G、研修下料位刀口; H、調整，采用整體鋼墊；I、更換材料，控制進料質量；J、更換材料，控制進料質量。

 9．沖件高低（一模多件時）
(2)原因：A、沖件毛邊；B、沖件有壓傷，模內有屑料；C、凸、凹模（折彎位）壓損或損傷；D、沖剪時翻料；E 、相關壓料部位磨損、壓損；F、相關撕切位撕切尺寸不一致，刀口磨損; G、相關易斷位預切深度不一致，凸凹模有磨損或崩刃; H、相關打凸部位凸凹模有崩刃或磨損較為嚴重; I、模具設計缺陷。
(2)對策：A、研修下料位刀口; B、清理模具，解決屑料上浮問題；C、重新研修或更換新件；D、研修沖切刀口，調整或增設強壓功能；E、檢查，實施維護或更換；F、維修或更換，保證撕切狀況一致; G、檢查預切凸、凹模狀況，實施維護或更換；H、檢查凸、凹模狀況，實施維護或更換；I、修改設計，加設高低調整或增設整形工位。 二手沖床
10．維護不當
(1)原因：A、模具無防呆功能，組模時疏忽導致裝反方向、錯位（指不同工位）等；B、已經偏移過間隙之鑲件未按原狀復原。
(2)對策: A、修改模具，增防呆功能；B、采模具上做記號等方式，并在組模后對照料帶做必要的檢查、確認，并做出書面記錄，以便查詢。
在沖壓生產中，模具的日常維護作業至關重要，即日常注意檢查沖壓機及模具是否處于正常狀態，如沖壓油的供給導向部的加油。模具上機前的檢查，刃部的檢查，各部位鎖緊的確認等，如此可避免許多突發性事故的產生。修模時一定要先想而后行，并認真做好記錄積累經驗。
